Коптильня из газового баллона принцип работы

Дополнительные детали

Для собственного комфорта можно усовершенствовать готовое изделие. Делается это по желанию, данная процедура не является обязательной.

3 элемента для усовершенствования самодельного мангала-коптильни:

1. Столешница. Делать заготовки блюд дома и каждый раз выходить на улицу к мангалу неудобно. Столешница способствует комфорту при приготовлении блюд. Её можно вмонтировать в коптильню или же установить рядом с ней.
2. Навес. Особенно его ценность будет заметна в жаркие летние дни. Разумеется, при наличии навеса надо будет продумать, как вывести дымоход через крышу.
3. Колеса. Если оснастить подставку коптильни прорезиненными колёсами, то всю конструкцию, в случае необходимости, будет гораздо легче перемещать по участку.

Видео описание

В этом видео наглядное показан весь процесс изготовления коптильни-мангала из газового баллона:

Коротко о главном

Для изготовления мангалов из газового баллона понадобится соблюдение трёх основных правил, касающихся применения огня, выкрутки вентилей и выпуска содержимого. Следует помнить, что перед началом работы обязательно нужно наполнить ёмкость водой и выдержать в таком состоянии сутки – это поможет избавиться от остатка газа.

Баллон для корпуса лучше всего выбирать большой – так можно сделать многофункциональное устройство, на котором можно будет жарить шашлык, готовить на гриле и коптить продукты. Самое главное здесь – это сделать чертёж и следовать всем установленным параметрам. Особенно это касается отдельных частей конструкции. Если где-то пренебречь размером, деталь придётся вырезать заново.

Сама же технология работы подразумевает выполнение семи шагов – это спуск газа, удаление его жидких остатков, подготовка двух частей под дымогенератор и корпус, а также сам процесс изготовления. При окрашивании поверхности допускается применение только термоустойчивой краски. Цвет можно выбрать любой.

Также можно по завершению работы усовершенствовать конструкцию. Для этого требуется вмонтировать столешницу, на которой будет удобно разделывать мясо. Также желательно соорудить над коптильней навес или же расположить её внутри беседки – за счёт тяжёлого веса устройство трудно перемещать по участку. Если хочется сделать мобильный мангал, то следует прикрепить к ножкам колеса.

Процесс изготовления

Для задуманного гибрида необходим баллон на 50 л. На нём делаются следующие обозначения и разрезы:

Крышка. Она имеет длину, соответствующую всей высоте баллона от уплотнительного кольца (оно находится у дна) до начальной линии закругляющего участка горловины. Ориентировочная ширина – одна треть длины всей окружности ёмкости.

Крышку к баллону нужно монтировать методом сварки на петли

Посадочные зоны. Они нужны для шампуров. Это прорези по вертикали на одном борту образованной чаши.

Напротив них устраиваются сквозные дырочки

Дырка для дымоотвода. Она прорезается в верхней стороне с позиции горловины.

Входное отверстие. Оно может отличаться в зависимости от методик. При горячем методе генератор дыма входит в корпус аппарата снизу. Форма отверстия – овал, горизонтально вытянутый.

При холодном методе для трубы, следующей от образователя дыма, форма отверстия – круг. Размеры – меньшие Чтобы удобно использовать заслонки, на корпусы обоих баллонов следует приварить уголки. К заслонкам можно монтировать ручки

Создание генератора дыма

Над его конструкцией работать несколько сложнее. Алгоритм действий:

Баллон обрезается до 50 см в высоту. Обратно монтируется днище или горловина

В верхней части подготавливается отверстие для соединения с мангалом.

Ставится решётка для топлива (опилок) Вырезается крышка для досупа к генератору дыма

В процессе копчения должна быть идеальная герметизация мангала. При готовке мясного продукта на углях к ним должен проникать воздух. По этой причине вместо стандартных боковых отверстий в нижней части следует вырезать люк. А часть корпуса в этой ситуации преобразуется в заслонку-шибер.

Дымоотвод и опоры

Способы создания ножек для М-К таковы:

1. Кирпичная выкладка.

2. Сварка. Применяется уголок или профильная труба.

3. Применение использованной подставки от швейной модели.

Вырезка вертикальной расположенной ёмкости на 50 л посадочных зон. Их форма – полукруг. Они соответствуют диаметру аппарата.

Чтобы гарантировать необходимую тягу, требуется применять трубу, высота которой достигает хотя бы 150 см. Расчёт идёт от топки образователя дыма. В неё помещается смоченное топливо

Укладка нескольких колёсных дисков для автомобиля. Они ложатся друг на друга. Прихватываются сварочным способом.

Вы можете изобрести какой-то свой, новаторский, вариант опор. Здесь многое зависит от вашей креативности.

Для дымоотвода лучше использовать трубы из стали. Они должны подходить по диаметру.

Дымоотвод не нужно вводить в отверстие, где ранее располагался баллонный вентиль.

Лучше монтировать трубу в верхушке цилиндра.

Когда крышка открыта, исчезает эффективность дымоотвода. Он задействуется только при копчении оригинальных блюд – деликатесов.

На кульминационной стадии нужно собрать коптильню из образовавшихся заготовок:

1. Жаровня ставится на опорные элементы.
2. К ней снизу монтируется генератор дыма. Он базируется на свои ножки.
3. С верхней стороны присоединяется дымоотвод.

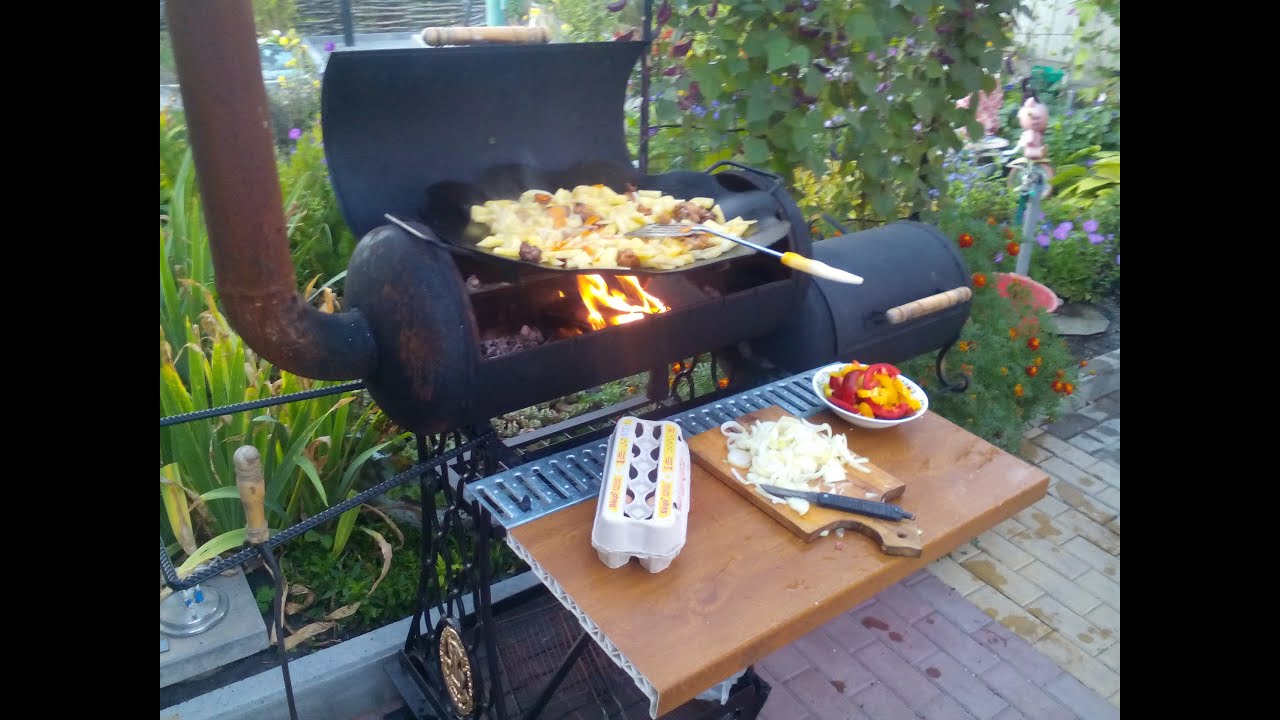

Так создаётся М-К, он же гриль и барбекю из газовых баллонов

В отличие от кирпичного варианта, аппарат можно эксплуатировать сразу. А проверка тяги проводится в этот же момент.

Вопросы по декорированию

Созданный аппарат можно наделить дополнительным функционалом и оригинально декорировать его конструкцию. Например, можно устроить:

1. Стол для разделки. Его удобство заключается в укладке продукции в коптильню. Также он облегчает работу с шампурами и фасовку приготовленных блюд.
2. Навес. Это оборона от осадков.
3. Поленницу. В неё можно поместить нужные дрова. И за ними не придётся отходить при кулинарном процессе.
4. Кованые составляющие. Они придадут конструкции более ценный облик.

Если сделать в таком аппарате колёса, он станет мобильным. Его можно будет свободно передвигать по участку.

Таким образом, задействовав всего два баллона на 50 л, можно создать многофункциональный полезный агрегат-гибрид. Он позволит круглый год радовать себя, свою родню и друзей вкуснейшими барбекю, шашлыками и копчёностями.

Подготовительные работы

На сегодняшний день во многих крупных строительных магазинах можно легко купить уже готовую коптильню, но ее стоимость иногда бывает чересчур высокой. Гораздо дешевле сделать коптильню своими руками из подручных материалов, например, как в нашем случае из газового баллона. Качество продуктов, приготовленных в ней, также будет высоким.

Коптильня из газовых баллонов

Для изготовления коптильни, как на фото, потребуется газовый баллон АГ-50. Его емкость должна составлять более 50 л.

Все подготовительные работы можно объединить в три этапа:

1. Удалить из баллона остатки газа. Откройте вентиль, переверните баллон верх дном и выпустите газ. На клапан его выхода нанесите мыльную пену, сделанную из средства для мытья посуды. Так осуществляется проверка наличия газа в баллоне. Если мыло пениться, то газ в баллоне еще есть. Все работы с баллоном следует выполнять вдалеке от открытого огня и людей.

   Работать с баллоном можно только после того, как из него полностью удален газ

2. Баллон хорошо промыть водой для удаления всех остатков газа и осадка от него. Ножовкой спилите горловину на баллоне. Для предотвращения возгорания от чрезмерного нагревания металла, место спила регулярно поливайте холодной водой.
3. Полностью заполнить баллон водой. При помощи шланга залейте воду в образовавшееся отверстие. В процессе заполнения, баллон следует периодически встряхивать. После этого воду слейте. Делайте это вдалеке от дома, так как жидкость имеет сильный запах метана.

Внимание! Не пренебрегайте личной безопасностью – запрещается резать или сваривать баллон без предварительной его очистки от остатков газа и других веществ. Все работы проводите только после полного выхода газа.

Вырезаем крышку коптильни

После полной очистки баллон становится безопасным. Теперь его можно разрезать. Положите баллон набок и сделайте метки мелом там, где должны быть дверцы. При помощи болгарки в баллоне вырежьте отверстие, оставив только в целости те места, где должны быть петли

Обратите внимание, что боковые части (кольца) должны оставаться нетронутыми. Немного ускорить процесс можно за счет использования различных резаков по металлу

Разрезать баллон можно болгаркой

Теперь следует прикрепить к дверце петли. Использовать можно любые дверные железные петли. В качестве крепления к ним вполне сгодятся обычные болты. Но надежнее будет петли приварить сварочным аппаратом. После этого дверь окончательно выпилить и зачистить все острые края. С внешней стороны дверцы приделать ручку. Для большего удобства ручку обтягивают огнеупорным не нагревающимся материалом. Купить его можно в хозяйственном магазине.

Какая щепа для чего подойдет

Чтобы результат копчения порадовал, щепа должна быть:

• одинаковой по размеру, чтобы давать равномерный дым;
• достаточно крупной — мелкая дает много гари, от которой вкус ухудшается;
• увлажненной, чтобы сгорать постепенно, не высушивая продукт.

Несколько рекомендаций, которые сделают ваши блюда еще вкуснее или уберегут от разочарований:

• Лучшей древесиной для удачного копчения считают осину, ольху, фруктовые деревья.
• Щепу и опилки от хвойных найти гораздо проще, но лучше не использовать. От них получается много копоти, а продукт пропитывается едким несъедобным запахом.

• При самостоятельной заготовке щепы нужно убирать из нее кору, подпорченную грибком или короедом древесину.
• Перед применением часть щепы замачивают на 1-2 часа.
• Для горячего копчения в топку и жаровню загружают влажную щепу, для холодного – опилки.
• Оригинальный аромат добавят веточки кустарников, пряные травы. Попробуйте шалфей, мяту, розмарин, миндаль, эвкалипт, лавр.

Какая щепа лучше раскроет вкус блюда:

Ольха	универсальна для всех продуктов, особенно хороша для жирной рыбы
Фруктовая: яблоня, слива, вишня, абрикос, персик	подходит к большинству продуктов: мясу, птице, салу, овощам
Вишня, черешня	птица, свинина, сыр, овощи
Груша	нежирная рыба, дичь, мясо, сыр
Дуб	говядина, колбаски
Можжевельник	мясо, сало
Бук	мясо, птица, колбаски, жирная рыба
Ясень	мясо, птица
Осина	обычно используется смесью

Проводите свои эксперименты, пробуйте сочетания.

Подготовительные работы

Делать сразу из пропанового баллона сооружение нельзя. Сперва его потребуется подготовить. Необходимо вывести газ или его остатки из емкости. Резервуар открыть и оставить в таком виде на несколько дней. Газ должен выйти естественным способом. Затем тара заполняется водой. Через сутки жидкость нужно слить. Мыльной пеной обильно промазать клапан. Это позволит уточнить, нет ли утечек.

Нужно учитывать: невзирая на то, что конструируется 1 объект, в результате получится конструкция из 2 основных частей. Поэтому делается агрегат из двух газовых баллонов, чтобы получились жаровня и дымогенератор. Для этого потребуется использовать 2 резервуара. Один на 20 л, второй – на 50 л.

Перед началом работы самостоятельно выполняется чертеж конструкции. На нем следует отметить места расположения:

• дверей;
• отверстий для поддува;
• других конструктивных элементов.

Ниже есть готовые чертежи. В качестве образца можно воспользоваться ими.

Размеры отмечаются произвольно

Но пристальное внимание уделяется трубе для дымохода. В диаметре элемент варьируется от 10 до 12 см

В длину – минимум полтора метра.

Следующий шаг – подготовка материалов и инструментов. Список включает:

• трубу для установки дымохода;
• дрель;
• 6 дверных петель;
• щетку по металлу;
• сварочную установку;
• ручки;
• решетку из прутьев;
• профиль или строительный уголок.

Еще потребуется подготовить болгарку, чтобы получилась настоящая коптильня из баллона.

Проверка тяги

Хоть готовую конструкцию рекомендуется завершать покраской, в преддверии нанесения декоративного слоя надо проверить тягу. Дело в том, что после подсоединения всех элементов из дымохода может не выходить дым.

Бывает так, что внутрь коптильни не поступает жар. Поэтому приходится разбирать конструкцию, чтобы:

• Расположить топку ниже коптильни на 20-30 см;
• Увеличить диаметр трубы;
• Очистить дымоход и соединительную магистраль от возможного налета;
• Установить изделие под открытым небом.

Последний пункт объясняется тем, что деревья и прочие высокие объекты, расположенные рядом с конструкцией, ухудшают тягу.

При качественной тяге можно переходить к обработке элементов снаружи и изнутри.

Особенности коптильни для горячего и холодного копчения из газового баллона

Коптилка из баллона имеет преимущества перед другими материалами:

• Толщина металла составляет 3-4мм. Это обеспечивает высокую прочность и большой срок службы без прогорания.
• Удобная форма. В большинстве случаев при переделке ёмкости в коптильню основная работа заключается в вырезании дверцы.
• Широкий диапазон размеров. Это позволяет выбрать баллоны необходимой величины для всех элементов коптилки, от большой полупрофессиональной установки до небольшого аппарата. Такая мини коптилка может использоваться на пикнике или привозится на дачу на автомобиле.

При изготовлении коптилки не имеет значение изначальное предназначение баллона — для кислорода, фреона, пропана или углекислого газа. Эти ёмкости отличаются только диаметром, шагом и направлением резьбы на вентиле.

Из баллона ёмкость до 20 литров получится коптильня для газовой плиты с гидрозатвором. Желательно для этого использовать широкую и низкую ёмкость.Такая установка может использоваться для горячего копчения на кухне городской квартиры. Для холодной обработки оптимальным вариантом — мультиварка с копчением.

Советы

Напоследок еще несколько советов:

• по окончании работ можно покрыть коптильню эмалью черного цвета – по отзывам конструкция таким образом приобретет стильный и эстетичный вид;
• по мере эксплуатации установки она будет пачкаться копотью – это никак не влияет на качество готовящейся пищи;
• откажитесь от использования металлических щеток для мытья коптильни – абразивы попросту снимут и эмаль и вызовут появление коррозии металла;
• перед первым копчением проведите холостую топку: так вы окончательно избавитесь от сторонних запахов, в противном случае рыба или мясо может приобрести неприятный привкус.

Источники

• https://podelki.expert/koptilnya-iz-gazovogo-ballona/
• https://kopchen.ru/koptilni/iz-gazovogo-ballona.html
• https://vdome.club/materialy/svoimi-rukami/kak-sdelat-koptilku-iz-gazovogo-ballona-svoimi-rukami.html
• https://1pokopcheniyu.ru/koptilnya/iz-gazovogo-ballona
• https://glav-dacha.ru/koptilnya-iz-gazovogo-ballona/
• https://mangalka.com/mangal/gril-mangal-barbekyu-koptilnya-iz-gazovogo-ballona.html
• https://aqua-rmnt.com/poleznye-sovety/mangal-iz-gazovogo-ballona.html
• https://okmangal.ru/mangaly-barbekyu/mangal-koptilnya-iz-gazovogo-ballona/
• https://edanaprirode.com/zharovni/mangal/metallicheskie/svoimi-rukami/mangal-koptilnja-iz-ballona.html
• https://stroy-podskazka.ru/mangal/iz-gazovogo-ballona/
• https://stroy-podskazka.ru/koptilnya/iz-gazovogo-ballona/

Отличия горячей и холодной коптильни

Коптильня из газового баллона

Существуют 3 варианта копчения: горячее, полугорячее и холодное. Разница между 2 первыми вариантами невелика, так что в домашних условиях осуществляют только 1 и 3 способ.

Особенности горячего копчения:

• температура нагрева воздуха в камере 90–125°С;
• короткий срок годности – не более 7 дней, поскольку при этом мясо не только коптится, но и частично запекается;
• мясо становится более мягким и сочным, вкус усиливается;
• продукты после приготовления не нужно сушить;
• поскольку продукт запекается, количество питательных веществ в нем уменьшается.

Горячее копчение особенно подходит рыбе. Она сохраняет больше влаги, становится мягче и нежнее. Шкурка тоже становится мягче.

Параметры холодного копчения:

• температура нагрева не более 25°С;
• срок готовки дольше;
• срок хранения значительно больше, поскольку продукт не запекается, а сушится;
• после окончания копчения рыбу и мясо следует дополнительно подсушить;
• мясо становится более сухим, вкус ближе к вяленому продукту;
• при холодном копчении сохраняется больше полезных веществ.

Обработка готовых элементов

Если смотреть чертеж коптильни, то можно заметить только составные элементы и их размеры. А ведь мангал и коптильня также должны быть гладкими и окрашенными, чтобы хорошо смотреться на загородном фоне.

К тому же механическая обработка устраняет ржавчину, которая вызывает взрывы во время горения и порчу продуктов питания из-за специфического дыма. Поэтому баллон и остальные части после сборки рекомендуется обработать:

• Дрелью или болгаркой с насадкой-щеткой;
• Жаростойкой краской по металлу (краску обязательно надо наносить на гладкую поверхность в два слоя).

Понятно, что последняя актуальна только для наружного применения. В качестве красящего состава прекрасно зарекомендовала себя продукция Dali и High Heat. Разумеется, для мобильного металлического источника огня рекомендуется выбирать матовую краску черного цвета.

Как удалить газ

Чем новее баллон, тем больше вероятность сохранения в нем газа. Его рекомендуется устранить одним из следующих способов:

• Заполнение емкости водой через шланг с последующим отливом;
• Погружение баллона в ванну, наполненную водой;
• Укладка емкости на дно 1,5-2 метровой ямы с последующим поджиганием фитиля, идущего внутрь непосредственно баллона.

В последнем случае необходимо соблюсти дистанцию и частично засыпать баллон грунтом, чтобы он при возможном взрыве не взлетел (хотя для такой взрывной силы емкость должна располагать большим объемом газа) а через пару дней не пришлось смотреть видео тематического чрезвычайного происшествия.

Особенности оборудования

Чтобы собственными силами соорудить такое оборудование, необходимы свободное время, желание, точная схема, сварочный аппарат, сам баллон и болгарка. Готовый самодельный аппарат можно использовать как:

• коптилку;
• мангал;
• гриль;
• барбекю.

Многофункциональное решение не останется без дела на участке.

За основу берутся обычные баллоны. Они выполнены из прочного металла, который хорошо нагревается и долго держит температуру на должном уровне. Форма основы эргономичная. Поэтому такая самодельная коптилка подходит для приготовления шпика, рыбы, свинины, ребрышек и т. д. Это не всегда агрегат для осуществления холодного копчения. Но устройство справляется с горячей обработкой.

Как сделать коптильню из газового баллона?

Коптильня из газового баллона чертежи

Начинаем сборку самодельной коптильни из газового баллона с формирования проекта установки. В самом начале необходимо найти пригодные чертежи, так как будет трудно всецело собрать их своими силами. Дальше необходимо оглядеть баллон со всех сторон. Ежели он всецело заржавевший снутри, то не годится для коптильни. Отлично будет, если имеется в наличии баллон, в котором присутствует немного газа, так как он наверняка в рабочем состоянии и очень хорошо подойдёт.

Чтобы соорудить механизм для копчения своими руками из баллона, поначалу будет нужно потрудиться над данной емкостью.

Берите газовый баллон, который не поржавел и пребывает в превосходном состоянии. Найти их не проблема. Вместимость баллона должна равняться от 50 л.

Выпустите газ. Пусть газ был всецело использован, и плита уже не функционировала, небольшие остатки там есть. Для этого отвинтите клапан, зафиксируйте баллон вверх дном.

Газ обязан выйти.

На клапан нанесите пену из средства для мытья посуды. Так вы удостоверитесь, что газ всецело вышел. Если пузырьки видны, газ еще не стравился полностью.

Удалив остатки газа, аккуратно помойте баллон чистой водой. В глубине есть различные осадки, частицы газа. Чтобы помыть емкость, отпилите проход. Обязательно мочите инструмент в холодной воде, так как завышенная температура может иметь своим следствием разрыв баллона.

Заполоните емкость водой через шланг. Потрясите ее, слейте воду. Операцию лучше повторить несколько раз, иначе при приготовлении будет распространяться неприятный запах, переходящий на продукты.

Последующий шаг — производство крышки. Закрывая такую крышку, вы превращаете баллон в коптильню, а при открытой крышке можно приготовить шашлык.

Произведите разметку на боковине емкости, по которой будет осуществляться вырезка болгаркой. Сохраните место для прикрепления петель крышки. Ни в коем случае не распиливайте боковые кольца баллона.

Теперь установите петли, зашлифуйте все срезанные участки, дабы не порезаться. Да и сама коптильня будет выглядеть привлекательнее.

На внешней стороне дверок установите ручки, которые не будут нагреваться.

Объедините дверцы с баллоном.

Просто лежать на земле коптильня не должна. Для нее устанавливают ножки или опирают на подставку.

Подставку и ножки можно собрать из сподручных материалов. Часто для коптильни берут старый стол, отрезают фрагмент столешницы.

В случае если вы желаете получить более элегантную установку своими руками, соберите столик из металлических профилей, новой столешницы.

Коптильня должна твердо опираться, не пошатываться при копчении.

Трудно вообразить себе коптильню или сочетанную коптильню-мангал без дымохода и топки. Здесь прослеживается главное отличие между холодным и горячим методом копчения.

• Дымоход объединяется особым железным коленом-трубой через удаленную горловину. Высота дымохода находится в зависимости от габаритов конструкции, но лучше делать его выше своего роста. Таким образом тяга окажется эффективнее, и вы не будете мучиться от идущего в глаза дыма при приготовлении продуктов;
• Непременно учтите заслонку на трубе, которая даст возможность проверять количество выходного дыма;
• Ежели говорить про топку, то ее можно сварить из листов металла толщиной 4 мм, или брать газовый баллон маленького размера;
• Коптильню и топку объединяют с противолежащей от горловины стороной, где в свою очередь проделывается отверстие. Оно дает возможность соединить установку и гарантировать приток дыма из топки;
• Между топкой и коптильней ставится колосник, иначе открытый огонь не даст возможность должным образом приготовить продукты;

• Длина трубы от коптильни до топки конкретно влияет на то, какой тип копчения вы получите. Кое-кто мастерит своими руками 2 съемные системы. По принципу конструктора, они обмениваются местами, если хочется приготовить рыбу, мясо, овощи холодного или горячего копчения;
• Удаленная на некоторое количество метров от коптильни топка даст возможность готовить продукты методом холодного копчения. При поступлении дыма по трубе, он будет охлаждаться до 20-25 град;
• Снизу коптильни поставьте лист металла, обверните его в крепкую фольгу. Эта система даст возможность собирать жир. Сменять фольгу рекомендовано после каждого приготовления, чтобы негодный жир не попортил вкус новой партии вкусняшек;
• В случае если коптильня неподвижная, есть смысл в дополнение к этому сконструировать столик, где вы сможете подготавливать продукты к процедуре копчения.

Коптильня из двух газовых баллонов

Из двух ёмкостей получается установка, имеющая дополнительные возможности.

Аппарат для горячего копчения

Из двух баллонов разной ёмкости делается коптильная камера горячего копчения своими руками. Для такого аппарата нет необходимости разводить костёр и его допускается использовать в гараже или сарае, особенно, если установить аппарат в стене здания таким образом, чтобы дверцы оказались снаружи. Изготавливается эта коптильня из баллонов разного размера, например, 27 литров и 50 л. Устанавливаются они вертикально, один над другим.

Ёмкость меньшего размера используется в качестве топки. Пошагово она изготавливается следующим образом:

1. Выкрутить вентиля. Отмыть баллоны внутри.
2. В боковой стенке вырезать две двери шириной 1/3 окружности с промежутком 5см. Нижняя дверь 1/4 высоты корпуса для поддувала, верхняя 3/4 высоты для загрузки дров.
3. Из металла толщиной 3-5мм вырезать круг, соответствующий внутреннему диаметру печки, и просверлить в нём отверстия Ø10-16мм, превратив в колосниковую решётку. Приварить колосник внутри между дверями.
4. По краям дверей приварить полосу металла шириной 30мм. Закрепить их на петлях.
5. Из второго баллона делается коптильная камера:
6. Вырезать в стенке дверцу. Установить её на петлях.
7. В дне и верхней части баллона вырезать отверстия Ø100мм. Размещается коптильня для рыбы своими руками горячего копчения нижним отверстием над отверстием в топке, оставшимся от вентиля и при помощи электросварки соединяется с ним.
8. Присоединить к верхнему отверстию дымоходную трубу.

Эта печь для копчения своими руками будет не только готовить закуски, но и отапливать гараж или теплицу.

Коптилка холодного копчения из двух баллонов

Из двух баллонов можно сделать также коптильню для холодного копчения. Для этого печка и коптильная камера не устанавливаются друг над другом, а соединяются дымоходом длиной 3-5 метров. Принцип работы аналогичен обычным коптильням, работающим на естественной тяге:

1. Дрова горят в печке.
2. Дым проходит по дымоходу, остывая и очищаясь от конденсата и сажи.
3. Остывший дым поступает в коптильную камеру, проходит через решётки с продуктами и выходит на улицу.

Целесообразно установить эту установку в теплице. В этих помещениях печка размещается в углублении, а дымоход прокладывается вдоль всего сооружения. Дым, проходя по нему, остывает и становится пригодным для холодного копчения.

При размещении отверстия для дымохода не вместо вентиля печки, а сбоку появляется возможность установки казана или конфорки для приготовления пищи обычным способом.

Схема сборки коптилки холодного копчения из двух баллонов

Начало работ

Поводом для конструирования коптильни своими руками служит необычайно высокая стоимость готовой конструкции, если ее покупать в магазине. Надо отметить, что при должном выполнении всех советов по реализации схемы получится коптильня, в которой можно готовить продукты, ничем не отличающиеся по качеству от тех, что коптятся в покупных устройствах.

• Для начала надо освободить баллон от остатков газа. Для этого открывается вентиль, и баллон переворачивается вверх дном. Чтобы убедиться, что весь газ вышел, приготовьте мыльную пену и нанесите ее на кран и штуцер. Любая утечка газа будет сопровождаться образованием пузырей. При этом все перечисленные работы необходимо проводить на достаточно большом расстоянии от жилого дома и, естественно, от открытого огня.
• После этого баллон наполняется водой, чтобы его тщательно прополоскать. Горловину следует спилить ножовкой по металлу. Параллельно с этим необходимо полотно ножовки и саму горловину поливать холодной водой, чтобы не допустить излишнего нагрева металла, иначе существует опасность возгорания.
• Еще раз промывают баллон водой, при этом периодически его встряхивая. Выливать воду необходимо подальше от застроек, так как она может неприятно пахнуть газом. Нельзя пренебрегать полосканием баллона водой. Если вы пропустите этот шаг, то его резка или сварка станут потенциально опасными. Малейшая искра может привести к взрыву газа.
